수동 권취형 (CH1000-Series) | 케이블 릴

HOME > 제품소개 > 수동 권취형 (CH1000-Series)

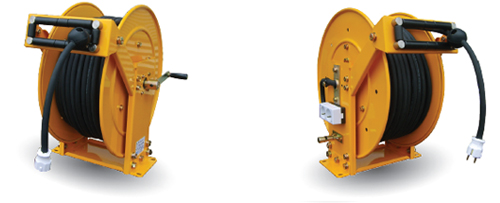

케이블 릴 | 수동 권취형
크게보기
Specification
전선굵기 전선가닥수 전선재질 권취거리 최대허용 비고
2.5sq~4.0sq 4core VCTF 100MR 30A 이동용,휴대용

제품특징

  • 이중 후레임으로 안전하고 견고한 구조를 자랑
  • 4방향 가이드 롤라의 안정적인 호스 권취
  • 고정핸들 기본으로 장착(변경가능)
  • 우수한 전도율과 고수명의 슬립링
케이블 릴 | 수동 권취형
크게보기
Specification
MODEL NO. CABLE CAPACITY REEL DIMENSIONS
전선굵기 가닥수 길이 A B C D E F G H X Y
Ø Ø MR mm mm mm mm mm mm mm mm mm mm
CH10/23-3 2.5 3 20 220 70 150 110 300 260 325 175 180 70
CH10/23-5 2.5 3 30 220 70 150 110 300 260 325 175 180 70
CH10/23-7 2.5 3 40 270 120 200 110 380 310 405 215 230 70
CH10/23-9 2.5 3 50 270 120 200 110 380 310 405 215 230 70
CH10/23-15 2.5 3 80 270 120 200 110 450 310 475 250 230 110
CH10/23-19 2.5 3 100 300 150 200 110 450 340 475 250 260 110
CH10/24-3 2.5 4 20 220 70 150 110 300 260 325 175 180 70
CH10/24-5 2.5 4 30 220 70 150 110 300 260 325 175 180 70
CH10/24-7 2.5 4 40 270 120 150 110 380 310 405 215 230 70
CH10/24-9 2.5 4 50 300 150 150 110 380 340 405 215 260 70
CH10/24-15 2.5 4 80 270 120 200 110 450 310 480 255 230 110
CH10/24-19 2.5 4 100 300 150 200 110 450 340 480 255 260 110
CH10/43-3 4.0 3 20 220 70 150 110 350 260 375 200 180 70
CH10/43-5 4.0 3 30 220 70 150 110 380 260 405 215 180 70
CH10/43-7 4.0 3 40 270 120 150 110 380 310 405 215 230 70
CH10/43-9 4.0 3 50 300 150 150 110 380 340 405 215 260 70
CH10/43-15 4.0 3 80 270 120 200 110 450 310 480 255 230 110
CH10/43-19 4.0 3 100 300 150 200 110 450 340 480 255 260 110
CH10/44-3 4.0 4 20 270 120 150 110 350 310 375 200 230 70
CH10/44-5 4.0 4 30 270 120 150 110 380 310 405 215 230 70
CH10/44-7 4.0 4 40 300 150 150 110 380 340 405 215 260 70
CH10/44-9 4.0 4 50 270 120 150 150 450 310 480 255 230 110
CH10/44-15 4.0 4 80 270 120 200 150 500 310 530 280 230 110
CH10/44-19 4.0 4 100 300 150 200 150 500 340 530 280 260 110

※상기 사양은 제품 향상을 위하여 예고없이 변경될 수 있습니다.
※상기 사양외 제품 주문제작 가능합니다.
