모터 자동 권취형 (Series 6000) | 호스 릴

HOME > 제품소개 > 모터 자동 권취형 (Series 6000)
호스 릴  |  모터 자동 권취형
크게보기

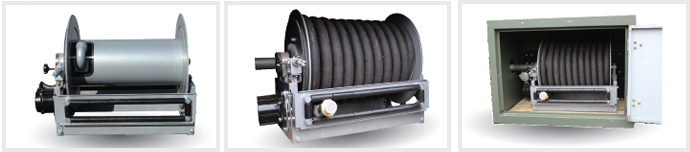

SERIES 6000 - 항공기급유용

Specification
호스규격 호스 재질 권취거리 최대압력 최대사용온도 설치위치
1,1/2”~3” NBR 30MR 40Kgf/㎠ 80℃ 바닥

제품특징

  • 표준 권취속도:20MR/min
  • 모터 외장형 DC24V 방폭형 모터 사용
  • 수동핸들 : 샤프트 직결용/베벨기어 타입 중 선택
  • 항공기급유차,LPG탱크로리,CHEMICAL 이송용
※ 모터 자동 권취형 TYPE의 모터 유형
  • MD:ELECTRIC MOTOR REWIND
  • AMD:AIR MOROTR REWIND
  • HMD:HYDRAULIC MOTOR REWIND
호스 릴  |  모터 자동 권취형
크게보기

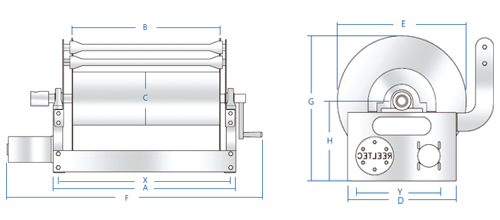

Specification
MODEL. No HOSE CAPACITY REEL DIMENSIONS
I.D O.D LENGTH A B C D E F G H Y
Ø Ø MR mm mm mm mm mm mm mm mm mm mm
S6040-2 38 54 15 265 85 430 1100 1200 445 1300 700 205 1000
S6040-3 38 54 20 265 85 430 1200 1300 445 1400 750 205 1100
S6040-4 38 54 25 265 85 430 1400 1500 445 1600 850 205 1300
S6040-5 38 54 30 265 85 430 1500 1600 445 1700 900 205 1400
S6050-2 50 67 15 275 95 550 1250 1350 455 1450 775 215 1150
S6050-3 50 67 20 275 95 550 1400 1500 455 1600 850 215 1300
S6050-4 50 67 25 275 95 550 1550 1650 455 1750 925 215 1450
S6050-5 50 67 30 275 95 550 1650 1750 455 1850 975 215 1550
S6065-2 65 83 15 300 110 600 1250 1350 500 1480 805 240 1150
S6065-3 65 83 20 300 110 600 1550 1650 500 1780 955 240 1450
S6065-4 65 83 25 300 110 600 1700 1800 500 1930 1030 240 1600
S6065-5 65 83 30 300 110 600 1900 2000 500 2130 1130 240 1800
S6075-2 75 96 15 300 110 600 1400 1500 500 1630 880 240 1300
S6075-3 75 96 20 300 110 600 1600 1700 500 1830 980 240 1500
S6075-4 75 96 25 300 110 600 1750 1850 500 1980 1055 240 1650
S6075-5 75 96 30 300 110 600 1900 2000 500 2130 1130 240 1800

※상기 사양은 제품 향상을 위하여 예고없이 변경될 수 있습니다
