수동 권취형 (HD-Series) | 호스 릴

HOME > 제품소개 > 수동 권취형 (HD-Series)
호스 릴 | 수동 권취형
크게보기

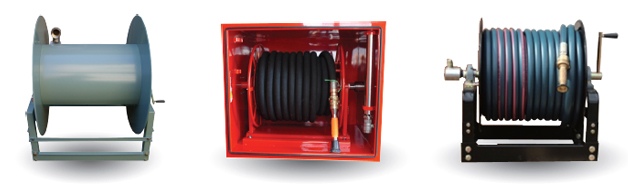

HD SERIES-급유용, 소방용, 워터 및 화학품이송용

Specification
호스규격 호스 재질 권취거리 최대압력 최대사용온도 설치위치
1/2”~1,1/2” PVC합성또는NBR 200MR 40㎏f/㎠ 100℃ 바닥

제품특징

  • 중대형 호스의 대용량 호스릴
  • 안정적인 설계, 견고한 후레임으로 우수한 내구성 보장
  • 고정형핸들 기본장착
  • 가이드롤러 부착가능(선택사양)
  • 산업현장, PLANT, 특장차등의 다양한 용도로 사용가능
호스 릴 | 수동 권취형
크게보기
Specification

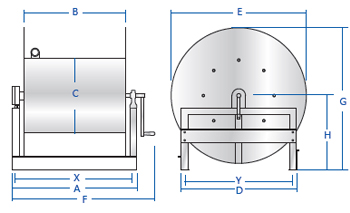

MODEL NO. HOSE CAPACITY REEL DIMENSIONS
I.D O.D LEN GTH A B C D E F G H X Y
Ø Ø MR mm mm mm mm mm mm mm mm mm mm
HD13-9 13 20.6 50 420 280 200 400 460 600 510 280 380 300
HD13-19 13 20.6 100 520 380 200 440 500 680 550 300 480 340
HD13-29 13 20.6 150 640 500 200 490 550 800 605 330 600 390
HD13-39 13 20.6 200 640 500 200 540 600 800 655 355 600 440
HD19-9 19 27.8 50 520 380 250 440 500 720 550 300 480 340
HD19-19 19 27.8 100 740 600 250 490 550 940 605 330 700 390
HD19-29 19 27.8 150 740 600 250 540 600 940 655 355 700 440
HD25-5 25 35.6 30 440 300 250 490 550 670 605 330 400 390
HD25-9 25 35.6 50 540 400 250 540 600 770 655 355 500 440
HD25-19 25 35.6 100 740 600 250 590 650 970 715 390 700 490
HD32-5 32 43.9 20 460 300 300 590 650 720 715 390 420 490
HD32-9 32 43.9 30 510 350 300 590 650 770 715 390 470 490
HD32-19 32 43.9 50 760 600 300 590 650 1020 715 390 720 490
HD38-5 38 50.8 20 510 350 300 590 650 790 715 390 470 490
HD38-9 38 50.8 30 560 400 300 590 650 840 715 390 520 490
HD38-19 38 50.8 50 860 700 300 590 650 1140 715 390 820 490

※상기 사양은 제품 향상을 위하여 예고없이 변경될 수 있습니다.
