수동 권취형 (GHR-Series) | 접지용 릴

HOME > 제품소개 > 접지용 릴 (GHR-Series)

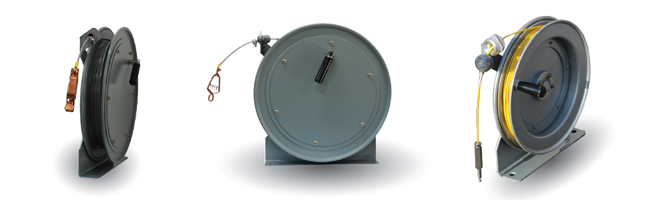

접지용 릴 | 수동 권취형
크게보기

제품특징

  • 항공기,급유차량,화학장비 또는 기타 장비의 접지용으로 사용
  • Φ3,Φ5 SUS COATING WIRE 사용
  • 콤팩트 하고 조작이 간편한 수동권취형
  • EARTH CLAMP 및 PLUG를 이용하여 접지
접지용 릴 | 수동 권취형
크게보기
Specification
MODEL NO. HOSE CAPACITY REEL DIMENSIONS
I.D LENGTH A B C D E F G H X Y
Ø MR mm mm mm mm mm mm mm mm mm mm
GHR3-1 3 10 50 24 185 250 250 125 275 150 25 200
GHR3-2 3 15 50 24 185 250 250 125 275 150 25 200
GHR3-3 3 20 50 24 185 250 250 125 275 150 25 200
GHR3-4 3 25 50 24 185 250 250 125 275 150 25 200
GHR3-5 3 30 50 24 185 250 300 125 325 175 25 200
GHR3-7 3 40 50 24 185 250 300 125 325 175 25 200
GHR3-9 3 50 50 24 185 250 300 125 325 175 25 200
GHR3-11 3 60 50 24 185 250 300 125 325 175 25 200
GHR5-1 5 10 50 24 185 250 250 125 275 150 25 200
GHR5-2 5 15 55 45 185 250 250 125 275 150 25 200
GHR5-3 5 20 55 45 185 250 300 125 325 175 25 200
GHR5-4 5 25 55 45 185 250 300 125 325 175 25 200
GHR5-5 5 30 55 45 185 250 300 125 325 175 25 200
GHR5-7 5 40 55 45 185 250 300 125 325 175 25 200
GHR5-9 5 50 55 45 185 250 350 125 375 200 25 200
GHR5-11 5 60 55 45 185 250 350 125 375 200 25 200

※상기 사양은 제품 향상을 위하여 예고없이 변경될 수 있습니다.
