스프링 자동 권취형 (SN-Series) | 호스 릴

HOME > 제품소개 > 스프링 자동 권취형 (SN-Series)

SN SERIES-에어,워터용

제품특징

  • 에어 및 워터 호스릴로서 COMPACT한 디자인
  • 경량형 구조라 혼자서도 설치가 가능함
  • 우수한 내구성과 고수명 스프링
  • 어느방향에서도 사용가능한 4방향롤러
  • 설치위치에 따라 롤러위치 변경가능
  • 차량정비소, 조립공장, 일반산업현장, 건설현장에서 사용
※선택사양:120도 각도 좌우 회전 브라켓
Specification
호스 규격 호스 재질 권취거리 사용압력 최대사용온도 설치위치
1/4”~1/2” PVC 합성 20MR 40kgf/㎠ 50℃ 바닥,벽,천장(4M이내)
호스 릴 | 스프링 자동 권취형
크게보기

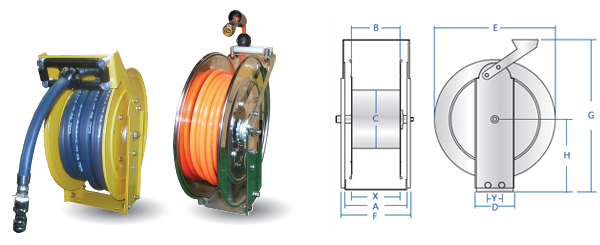

Specification
MODEL NO. HOSE CAPACITY REEL DIMENSIONS
I.D O.D LEN GTH A B C D E F G H X Y
Φ Φ meter mm mm mm mm mm mm mm mm mm mm
SN6-1 6 10 10 130 70 170 110 300 145 330 180 85 70
SN6-2 6 10 15 130 70 170 110 300 145 330 180 85 70
SN6-3 6 10 20 130 70 170 110 300 145 330 180 85 70
SN9-1 9 17 10 130 70 170 110 300 145 330 180 85 70
SN9-2 9 17 15 130 70 170 110 300 145 330 180 85 70
SN9-3 9 17 20 130 70 170 110 300 145 330 180 85 70
SN13-1 13 21 10 210 70 170 110 300 230 330 180 155 70
SN13-2 13 21 15 210 70 170 110 350 230 385 210 155 70
SN13-3 13 21 20 210 70 170 110 350 230 385 210 155 70

※ 상기 사양은 제품 향상을 위하여 예고 없이 변경될 수 있습니다.
