수동 권취형 (HQ-Series) | 호스 릴

HOME > 제품소개 > 수동 권취형 (HQ-Series)

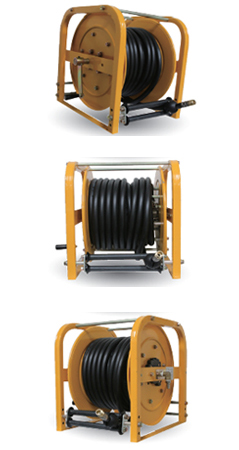

호스 릴 | 수동 권취형
크게보기

HQ SERIES-에어,워터,오일,구리스용

Specification
호스
규격		 호스
재질		 권취
거리		 최대
압력		 최대
사용온도		 비고
1/4”~1/2” PVC합성
또는NBR		 50MR 200㎏f/㎠ 100℃ 휴대용,이동용

제품특징

  • 경량의 사각파이프로 제작된 후레임은 이동용으로 최적합
  • 안정적인 사각형 구조로 호스 인출 및 권취에 편리
  • 이동이 잦은 옥외 작업에 최적화된 수동 호스릴
  • 고정식 수동핸들 기본장착
호스 릴 | 수동 권취형
크게보기
Specification

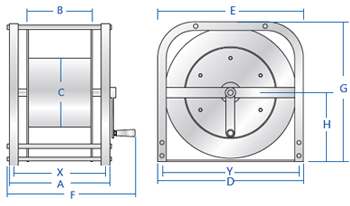

MODEL NO. HOSE CAPACITY REEL DIMENSIONS
I.D O.D LEN GTH A B C D E F G H X Y
Ø Ø MR mm mm mm mm mm mm mm mm mm mm
HQ6-3 6 13 20 220 70 200 420 380 345 410 210 155 250
HQ6-5 6 13 30 250 100 200 420 380 375 410 210 185 250
HQ6-7 6 13 40 270 120 200 420 380 395 410 210 205 250
HQ6-9 6 13 50 300 150 200 420 380 425 410 210 235 250
HQ9-3 9 16.5 20 275 120 200 420 380 405 410 210 205 250
HQ9-5 9 16.5 30 335 180 200 420 380 465 410 210 265 250
HQ9-7 9 16.5 40 365 210 200 420 380 495 410 210 295 250
HQ9-9 9 16.5 50 395 240 200 420 380 525 410 210 325 250
HQ13-3 13 20.6 20 350 180 200 420 380 485 410 210 265 250
HQ13-5 13 20.6 30 410 240 200 420 380 545 410 210 325 250
HQ13-7 13 20.6 40 470 300 200 420 380 605 410 210 385 250
HQ13-9 13 20.6 50 520 350 200 420 380 655 410 210 435 250

※상기 사양은 제품 향상을 위하여 예고없이 변경될 수 있습니다.
