가스 용접 호스 릴(GS Series ) | 스프링 자동 권취형

HOME > 제품소개 > 가스 용접 호스 릴 (GS Series)

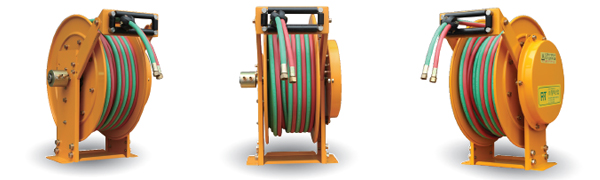

Gas Welding Reel | GS-Series
크게보기

제품특징

  • GAS를 이용한 용접 및 절단 작업시 사용
  • 무겁고 취급이 어려운 GAS호스의 보관 및 작업에 최적
  • RUBBER HOSE를 사용하여 우수한 내구성
  • 뛰어난 내구성의 고수명 스프링 사용
  • 이중후레임으로 안전하고 견고한 구조
  • 4방향 가이드롤러의 안정적인 호스권취
  • 조선소,제철소,건설현장 및 모든 산업 현장에서 사용 가능
Specification
호스규격 호스 재질 권취거리 최대압력 최대사용온도 설치위치
3/16”~5/16” NBR 50MR 10㎏f/㎠ 50℃ 바닥,벽,천장
Gas Welding Reel | GS-Series
크게보기
Specification
MODEL NO. HOSE CAPACITY REEL DIMENSIONS
I.D O.D LEN GTH A B C D E F G H X Y
Ø Ø MR mm mm mm mm mm mm mm mm mm mm
GS6-1 4.8 11.6 10 270 120 200 110 300 380 325 175 230 70
GS6-2 4.8 11.6 15 270 120 200 110 350 380 375 200 230 70
GS6-3 4.8 11.6 20 270 120 200 110 350 380 375 200 230 70
GS6-4 4.8 11.6 25 300 150 250 110 380 410 405 215 260 70
GS6-5 4.8 11.6 30 300 150 250 110 380 410 405 215 260 70
GS6-6 4.8 11.6 35 300 150 250 150 450 410 480 255 260 110
GS6-7 4.8 11.6 40 300 150 280 150 450 410 480 255 260 110
GS6-8 4.8 11.6 45 300 150 280 150 500 410 535 285 260 110
GS6-9 4.8 11.6 50 270 120 280 150 550 380 585 310 230 110
GS8-1 7.9 15 10 270 120 200 110 350 380 385 210 230 70
GS8-2 7.9 15 15 270 120 200 110 380 380 415 225 230 70
GS8-3 7.9 15 20 300 150 250 110 380 410 415 225 260 70
GS8-4 7.9 15 25 300 150 250 150 450 410 490 265 260 110
GS8-5 7.9 15 30 330 180 280 150 450 440 490 265 290 110
GS8-6 7.9 15 35 300 150 280 150 500 410 535 285 260 110
GS8-7 7.9 15 40 330 180 280 150 500 440 535 285 290 110
GS8-8 7.9 15 45 300 150 280 150 550 410 590 315 260 109
GS8-9 7.9 15 50 330 180 280 150 550 440 590 315 290 110

※상기 사양은 제품 향상을 위하여 예고없이 변경될 수 있습니다.
