모터 자동 권취형 (Series 3000) | 호스 릴

HOME > 제품소개 > 모터 자동 권취형 (Series 3000)

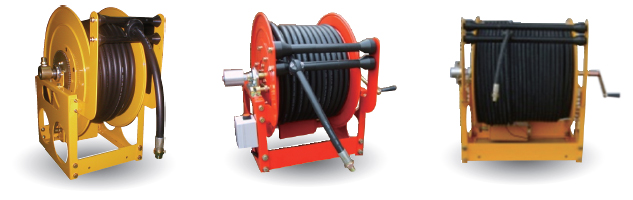

호스 릴 | 모터 자동 권취형
크게보기

SERIES 3000 - 워터,급유,소방외

Specification
호스규격 호스 재질 권취거리 최대압력 최대사용온도 설치위치
3/8”~2” PVC합성또는NBR 200MR 200㎏f/㎠ 100℃ 바닥

제품특징

  • 모터 내장형 특장차용 중형호스릴
  • 표준 권취속도:30MR/min
  • 사용전압 : DC12V/24V(변경가능)
  • 선택사양:자동정열기,4방향 가이들롤라,체인카바
  • 수동핸들:샤프트 직결용/베벨기어 타입 중 선택
  • 소방차,살수차,급유차,방제차에 사용
※ 모터 자동 권취형 TYPE의 모터 유형
  • MD:ELECTRIC MOTOR REWIND
  • AMD:AIR MOROTR REWIND
  • HMD:HYDRAULIC MOTOR REWIND

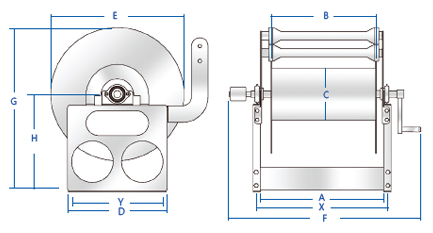

호스 릴 | 모터 자동 권취형
크게보기
Specification
MODEL NO. HOSE CAPACITY REEL DIMENSIONS
I.D O.D LEN GTH A B C D E F G H X Y
Ø Ø MR mm mm mm mm mm mm mm mm mm mm
S309-9 9.5 18 50 340 180 200 390 450 645 570 2345 300 290
S309-19 9.5 18 100 510 350 200 390 450 815 570 345 470 290
S309-29 9.5 18 150 660 500 200 390 450 965 570 345 620 290
S309-39 9.5 18 200 660 500 200 490 550 965 670 395 620 390
S3013-9 13 21 50 400 240 250 440 500 705 620 370 360 340
S3013-19 13 21 100 400 240 250 540 600 740 720 420 360 440
S3013-29 13 21 150 460 300 250 590 650 800 795 470 420 490
S3013-39 13 21 200 560 400 250 590 650 900 795 470 520 490
S3019-9 19 27.8 50 400 240 250 540 600 760 720 420 360 440
S3019-19 19 27.8 100 560 400 250 590 650 920 795 470 520 490
S3019-29 19 27.8 150 660 500 250 640 700 1020 845 495 620 540
S3025-9 25 35.6 50 460 300 250 590 650 840 770 445 420 490
S3025-19 25 35.6 100 660 500 250 640 700 1040 845 495 620 540
S3025-29 25 35.6 150 660 500 250 740 800 1040 945 545 620 640
S3032-3 32 43.9 20 460 300 300 590 650 860 795 470 420 490
S3032-5 32 43.9 30 560 400 300 590 650 960 795 470 520 490
S3032-9 32 43.9 50 560 400 300 690 750 960 895 520 520 590
S3040-3 38 50.8 20 440 280 300 640 700 850 845 495 400 540
S3040-5 38 50.8 30 560 400 300 640 700 970 845 495 520 540
S3040-9 38 50.8 50 610 450 300 740 800 1020 945 545 570 640
S3050-3 50 64.6 20 560 400 400 690 750 970 895 520 520 590
S3050-5 50 64.6 30 660 500 400 740 800 1070 945 545 620 640
S3050-7 50 64.6 40 660 500 400 790 850 1070 995 570 620 690

※상기 사양은 제품 향상을 위하여 예고없이 변경될 수 있습니다.
