호스 릴 | 스프링 자동 권취형
크게보기

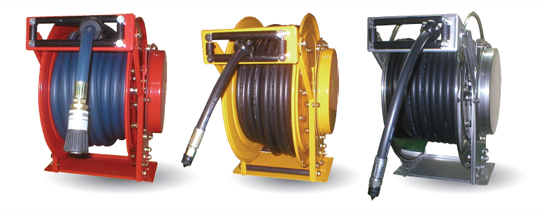

ST SERIES- 에어,워터,오일용,구리스 및 급유용외

제품특징

  • 모든 유체에도 사용 가능하며 이중 후레임의 견고한 구조
  • 4방향 가이드 롤라의 안정적인 호스 권취
  • 설치위치에 따라 가이드롤러 위치 변경
  • 강력한 POWER의 고수명 스프링
  • 차량정비소, 산업현장, 건설현장, 특장차등의 다양한 용도로 사용 가능
Specification
호스규격 호스 재질 권취거리 최대압력 최대사용온도 설치위치
1/4”~1” PVC합성또는NBR 50MR 200㎏f/㎠ 100℃ 바닥,벽,천장(4M이내)
호스 릴 | 스프링 자동 권취형
크게보기
Specification
MODEL NO. HOSE CAPACITY REEL DIMENSIONS
I.D O.D LEN GTH A B C D E F G H X Y
Ø Ø meter mm mm mm mm mm mm mm mm mm mm
ST6-1 6.5 13 10 220 70 170 110 300 195 325 175 180 70
ST6-2 6.5 13 15 220 70 170 110 350 195 325 200 180 70
ST6-3 6.5 13 20 220 70 170 110 350 195 325 200 180 70
ST6-4 6.5 13 25 270 120 200 110 350 245 325 200 180 70
ST6-5 6.5 13 30 270 120 200 110 380 245 405 215 180 70
ST6-6 6.5 13 35 270 120 300 150 450 245 480 255 230 110
ST6-7 6.5 13 40 270 120 300 150 450 245 480 255 230 110
ST6-8 6.5 13 45 300 150 300 150 450 275 480 255 260 110
ST6-9 6.5 13 50 300 150 300 150 450 275 480 255 260 110
ST9-1 9.5 16.5 10 220 70 170 110 300 195 325 175 180 70
ST9-2 9.5 16.5 15 220 70 170 110 350 195 325 200 180 70
ST9-3 9.5 16.5 20 290 140 170 110 350 265 325 200 250 70
ST9-4 9.5 16.5 25 290 140 170 110 350 265 325 200 250 70
ST9-5 9.5 16.5 30 290 140 170 110 380 265 405 215 250 70
ST9-6 9.5 16.5 35 270 120 300 150 550 245 585 310 230 110
ST9-7 9.5 16.5 40 270 120 300 150 550 245 585 310 230 110
ST9-8 9.5 16.5 45 300 150 300 150 550 275 585 310 260 110
ST9-9 9.5 16.5 50 300 150 300 150 550 275 585 310 260 110
ST13-1 12.7 20.6 10 270 120 200 110 350 275 375 200 230 70
ST13-2 12.7 20.6 15 300 150 200 110 350 305 375 200 260 70
ST13-3 12.7 20.6 20 300 150 200 110 380 305 405 215 260 70
ST13-4 12.7 20.6 25 270 120 200 150 450 275 490 265 230 110
ST13-5 12.7 20.6 30 300 150 200 150 450 275 490 265 260 110
ST13-6 12.7 20.6 35 300 150 250 200 550 335 585 310 260 160
ST13-7 12.7 20.6 40 300 150 250 200 550 335 585 310 260 160
ST13-8 12.7 20.6 45 330 180 250 200 550 335 585 310 290 160
ST13-9 12.7 20.6 50 330 180 250 200 550 335 585 310 290 160
ST19-1 19 27.8 10 270 120 250 200 450 260 490 265 230 160
ST19-2 19 27.8 15 300 150 250 200 450 290 490 265 260 160
ST19-3 19 27.8 20 360 210 250 200 450 350 490 265 320 160
ST19-4 19 27.8 25 360 210 250 200 500 380 540 290 320 160
ST19-5 19 27.8 30 390 240 250 200 500 410 540 290 350 160
ST25-1 25 35.6 10 300 150 250 200 500 305 540 290 260 160
ST25-2 25 35.6 15 330 180 250 200 500 335 540 290 290 160
ST25-3 25 35.6 20 390 240 250 200 500 395 540 290 350 160
ST25-4 25 35.6 25 360 210 250 200 550 365 570 320 320 160
ST25-5 25 35.6 30 390 240 250 200 550 395 570 320 350 160

※상기 사양은 제품 향상을 위하여 예고없이 변경될 수 있습니다.
