모터 자동 권취형 (Series 2000) | 호스 릴

HOME > 제품소개 > 모터 자동 권취형 (Series 2000)

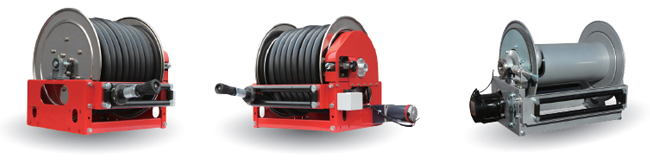

호스 릴 | 모터 자동 권취형
크게보기

SERIES 2000 - 워터,급유,소방외

Specification
호스규격 호스 재질 권취거리 최대압력 최대사용온도 설치위치
3/8”~2” PVC합성또는NBR 200MR 200㎏f/㎠ 100℃ 바닥

제품특징

  • 모터 외장형 호스릴, 중대형의 제품
  • 소방차,살수차,급유차등의 특장차용의 중대형 호스릴
  • 표준 권취속도:30MR/min
  • 사용전압:DC12V/24V(변경가능)
  • 선택사양:자동정열기,4방향 가이들롤라,체인카바
  • 수동핸들:샤프트 직결용/베벨기어 타입 중 선택
  • 소방차,살수차,급유차,방제차등의 특장차에 주로 사용
※ 모터 자동 권취형 TYPE의 모터 유형
  • MD:ELECTRIC MOTOR REWIND
  • AMD:AIR MOROTR REWIND
  • HMD:HYDRAULIC MOTOR REWIND
호스 릴 | 모터 자동 권취형
크게보기

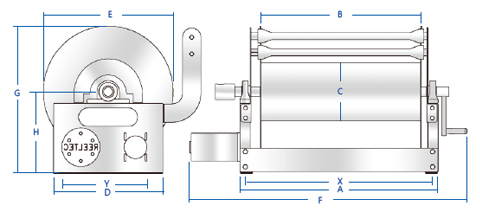

Specification
MODEL NO. HOSE CAPACITY REEL DIMENSIONS
I.D O.D LEN GTH A B C D E F G H X Y
Ø Ø MR mm mm mm mm mm mm mm mm mm mm
S209-19 9.5 17.5 100 540 380 200 390 450 880 500 275 500 290
S209-29 9.5 17.5 100 710 550 200 390 450 1050 500 275 670 290
S209-39 9.5 17.5 200 710 550 200 440 500 1050 550 300 670 340
S2013-9 13 20.6 50 460 300 250 390 450 800 500 275 420 290
S2013-19 13 20.6 100 710 550 250 390 450 1050 500 275 670 290
S2013-29 13 20.6 150 660 500 250 490 550 1040 600 325 620 390
S2013-39 13 20.6 200 860 700 250 490 550 1240 600 325 820 390
S2019-9 19 27.8 50 610 450 250 440 500 950 550 300 570 340
S2019-19 19 27.8 100 860 700 250 440 500 1240 550 300 820 340
S2019-29 19 27.8 150 860 700 250 540 600 1240 650 350 820 440
S2025-9 25 35.6 50 660 500 250 490 550 1040 600 325 620 390
S2025-19 25 35.6 100 860 700 250 540 600 1240 650 350 820 440
S2025-29 25 35.6 150 860 700 250 640 700 1240 720 400 820 540
S2032-3 32 43.9 20 670 500 300 440 500 1050 550 300 630 340
S2032-5 32 43.9 30 820 650 300 440 500 1200 550 30 780 340
S2032-9 32 43.9 50 870 700 300 590 650 1250 700 375 830 490
S2040-3 38 50.8 20 620 450 300 540 600 1000 650 350 580 440
S2040-5 38 50.8 30 820 650 300 540 600 1200 650 350 780 440
S2040-9 38 50.8 50 870 700 300 640 700 1250 750 400 830 540
S2050-3 50 64.6 20 880 700 400 640 700 1260 750 400 840 540
S2050-5 50 64.6 30 880 700 400 690 750 1260 800 425 840 590
S2050-7 50 64.6 40 1080 900 400 690 750 1460 800 425 1040 590

※상기 사양은 제품 향상을 위하여 예고없이 변경될 수 있습니다.
