수동 권취형 (HT-Series) | 호스 릴

HOME > 제품소개 > 수동 권취형 (HT-Series)

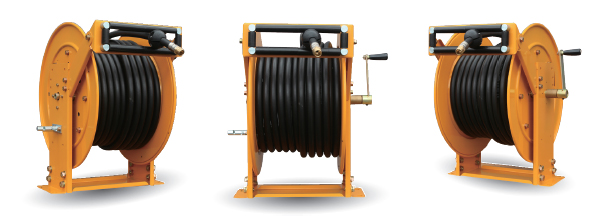

호스 릴 | 수동 권취형
크게보기

HT SERIES- 에어,워터,오일,구리스용 및 급유용

Specification
호스규격 호스 재질 권취거리 최대압력 최대사용온도 비고
1/4”~1” PVC합성또는NBR 50MR 200㎏f/㎠ 100℃ 휴대용,이동용

제품특징

  • 이중 후레임으로 안전하고 견고한 구조
  • 4방향 가이드 롤라의 안정적인 호스 권취
  • 고정식 수동핸들 기본장착(변경가능)
  • 산업현장, 특장차등의 다양한 용도로 사용 가능
호스 릴 | 수동 권취형
크게보기

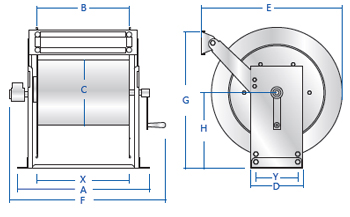

Specification
MODEL NO. HOSE CAPACITY REEL DIMENSIONS
I.D O.D LEN GTH A B C D E F G H X Y
Ø Ø MR mm mm mm mm mm mm mm mm mm mm
HT6-1 6 13 10 220 70 170 110 300 280 330 180 180 70
HT6-3 6 13 20 130 70 170 110 350 280 385 210 180 70
HT6-5 6 13 30 200 140 170 110 350 350 385 210 250 70
HT6-7 6 13 40 200 140 170 110 380 350 400 210 250 70
HT6-9 6 13 50 200 140 170 110 380 350 400 210 250 70
HT9-1 9 16.5 10 130 70 170 110 350 280 385 210 180 70
HT9-3 9 16.5 20 200 140 170 140 350 350 385 210 250 70
HT9-5 9 16.5 30 200 140 170 110 380 350 400 210 250 70
HT9-7 9 16.5 40 270 210 170 110 380 420 400 210 320 70
HT9-9 9 16.5 50 300 240 170 110 380 450 400 210 350 70
HT13-1 13 20.6 10 180 120 200 110 350 340 385 210 230 70
HT13-3 13 20.6 20 210 150 200 110 380 370 400 210 260 70
HT13-5 13 20.6 30 210 150 200 150 450 370 490 265 260 110
HT13-7 13 20.6 40 210 210 200 150 450 430 490 265 320 110
HT13-9 13 20.6 50 210 240 200 150 450 460 490 265 350 110
HT19-1 19 27.8 10 180 120 250 200 450 350 490 265 230 160
HT19-2 19 27.8 15 270 150 250 200 450 380 490 265 260 160
HT19-3 19 27.8 20 270 210 250 200 450 440 490 265 320 160
HT19-4 19 27.8 25 300 210 250 200 500 440 540 290 320 160
HT19-5 19 27.8 30 300 240 250 200 500 470 540 290 350 160
HT25-1 25 35.6 10 210 150 250 200 500 380 540 290 260 160
HT25-2 25 35.6 15 240 180 250 200 500 410 540 290 290 160
HT25-3 25 35.6 20 300 240 250 200 500 470 540 290 350 160
HT25-4 25 35.6 25 270 210 250 200 550 440 570 320 320 160
HT25-5 25 35.6 30 300 240 250 200 550 470 570 320 350 160

※상기 사양은 제품 향상을 위하여 예고없이 변경될 수 있습니다.
