스프링 자동 권취형 (AR-N Series) | 호스 릴

HOME > 제품소개 > 스프링 자동 권취형 (AR-N Series)

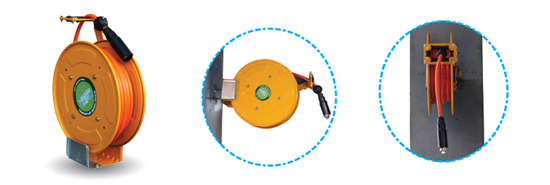

Hose Reel | Spring Rewind
크게보기

제품특징

  • 에어전용 호스릴로서 COMPACT한 디자인
  • 경량형 구조라 혼자서도 설치가 가능함
  • 120도 각도로 좌우 회전이 되어 넓은 사용범위
  • 우수한 내구성과 고수명 스프링
  • 4방향 가이드롤러의 안정적인 호스권취
  • 설치위치에 따라 롤러위치 변경가능
  • 차량정비소, 조립공장, 일반산업현장에서 사용

Specification

Specification
사용가능한호스규격 호스 재질 최대권취 최대사용압력 최대사용온도 설치위치
ID ø6 ~ ø11 Poly-Urethane 또는
Poly-Propylene		 30MR 15㎏f/㎠ 10℃ 벽,천장(4M이내)

Hose Reel | Spring Rewind
크게보기
Specification

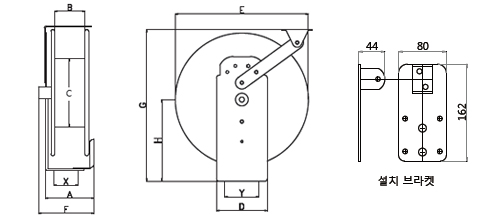

MODEL. No HOSE CAPACITY REEL DIMENSIONS
I.D O.D LENGTH A B C D E F G H X Y
Φ Φ meter mm mm mm mm mm mm mm mm mm mm
AR610N 6 10 10 130 70 170 110 300 145 330 180 85 70
AR615N 6 10 15 130 70 170 110 300 145 330 180 85 70
AR620N 6 10 20 130 70 170 110 300 145 330 180 85 70
AR625N 6 10 25 130 70 170 110 300 145 330 180 85 70
AR630N 6 10 30 130 70 170 110 300 145 330 180 85 70
AR810N 8 12 10 130 70 170 110 300 145 330 180 85 70
AR815N 8 12 15 130 70 170 110 300 145 330 180 85 70
AR820N 8 12 20 130 70 170 110 300 145 330 180 85 70
AR825N 8 12 25 130 70 170 110 300 145 330 180 85 70
AR830N 8 12 30 130 70 170 110 300 145 330 180 85 70
AR1110N 11 16 10 210 140 170 110 300 230 330 180 155 70
AR1115N 11 16 15 210 140 170 110 350 230 385 210 155 70
AR1120N 11 16 20 210 140 170 110 350 230 385 210 155 70

※ 상기 사양은 제품 향상을 위하여 예고 없이 변경될 수 있습니다.
