호스 릴 | 수동 권취형
크게보기

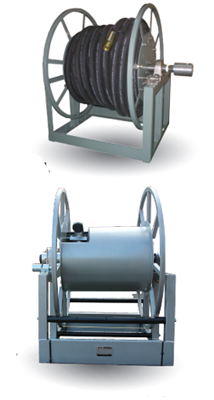

WD SERIES-급유용, 소방용, 워터 및 케미칼이송용

Specification
호스
규격		 호스
재질		 권취
거리		 최대
압력		 최대
사용
온도		 설치
위치
1”~3” PVC합성
또는NBR		 100MR 100㎏f/㎠ 100℃ 바닥,벽,천장

제품특징

  • 대형 수동권취 호스릴로 견고한 구조 설계
  • 대형호스릴로서 WHEEL을 이용하여 호스 권취
  • 견고한 FRMAE의 안정적인 구조
  • 산업현장,PLANT,특장차등의 다양한 용도로 사용 가능
호스 릴 | 수동 권취형
크게보기

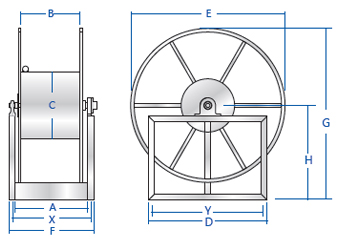

Specification
MODEL NO. HOSE CAPACITY REEL DIMENSIONS
I.D O.D LEN GTH A B C D E F G H X Y
Ø Ø MR mm mm mm mm mm mm mm mm mm mm
WD25-9 25 35.6 50 620 400 250 540 600 740 655 355 580 390
WD25-19 25 35.6 100 820 600 250 590 650 940 715 390 780 440
WD32-5 32 43.9 30 590 350 300 590 650 740 715 390 550 440
WD32-9 32 43.9 50 840 600 300 590 650 990 715 390 800 440
WD40-5 38 50.8 30 640 400 300 590 650 810 715 390 600 440
WD40-9 38 50.8 50 940 700 300 590 650 1110 715 390 900 440
WD50-5 50 64.6 30 760 500 400 700 800 960 880 480 720 500
WD50-9 50 64.6 50 760 500 400 900 1000 960 1080 580 720 700
WD75-5 75 84.8 30 760 500 500 1000 1100 980 1200 650 720 800
WD75-9 75 84.8 50 760 500 500 1250 1350 980 1445 770 720 1050

※상기 사양은 제품 향상을 위하여 예고없이 변경될 수 있습니다.
